12.7.9. Игровой сюжет, моделирующий паттерн закона Кирхгофа для токов

Начало см. здесь.
Композиция, наподобие этой:
из игрового сюжета на предыдущей странице сама по себе кажется некоторой абстрактной композицией, не имеющей какого-либо особо важного продолжения в дальнейшем образовательном процессе. Однако, это не так. На самом деле она моделирует исключительно важный в дальнейшем обучении паттерн закона Кирхгофа для токов. Подробное объяснение того, почему это так, см. здесь.

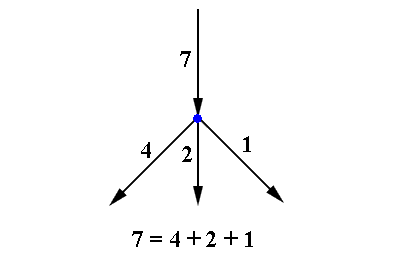

В частности, для указанной выше композиции из квадратов имеем следующее стандартное представление закона Кирхгофа для токов (аналогичное таковому на Рис 37а у И. М. Яглома):
